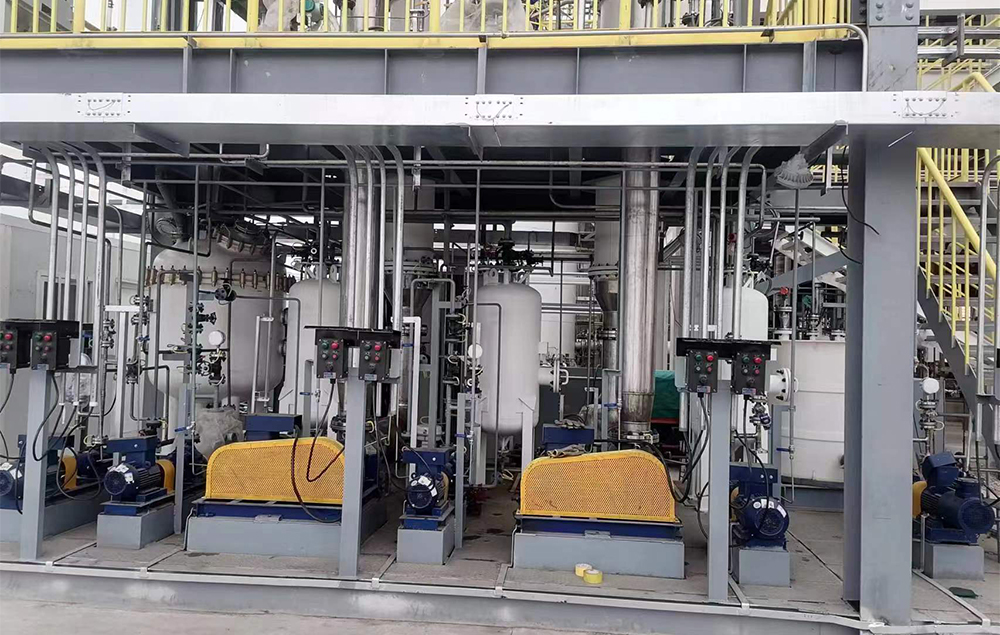

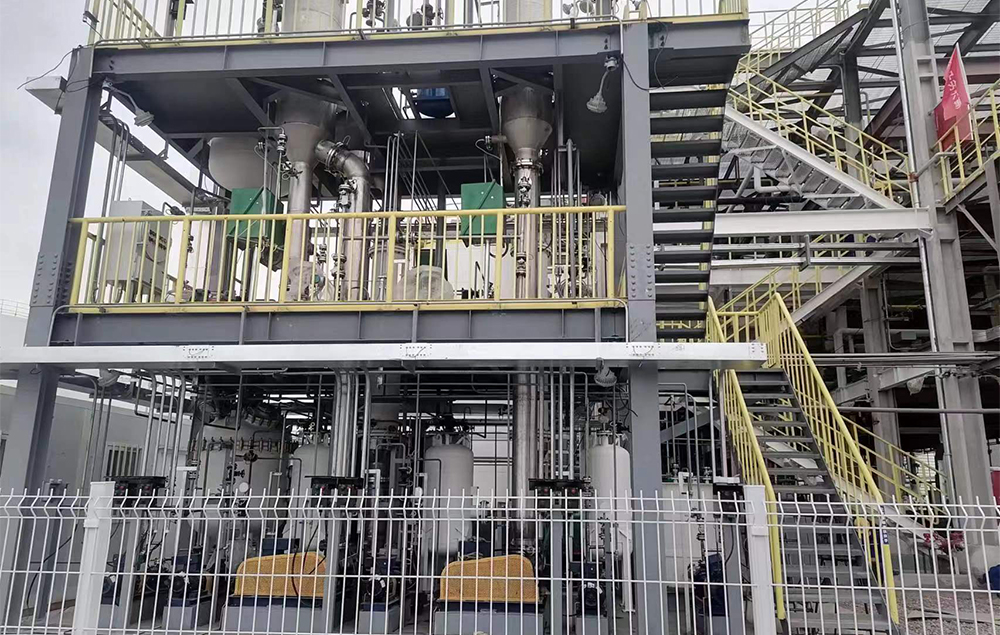

兩效蒸發結晶系統：本系統為兩效真空蒸發結晶系統，主要由進料泵、預熱器、強制循環蒸發器、循環泵、出料泵、冷凝水泵、離心機、表冷器及真空泵等組成，用于含鹽廢水的蒸發結晶。

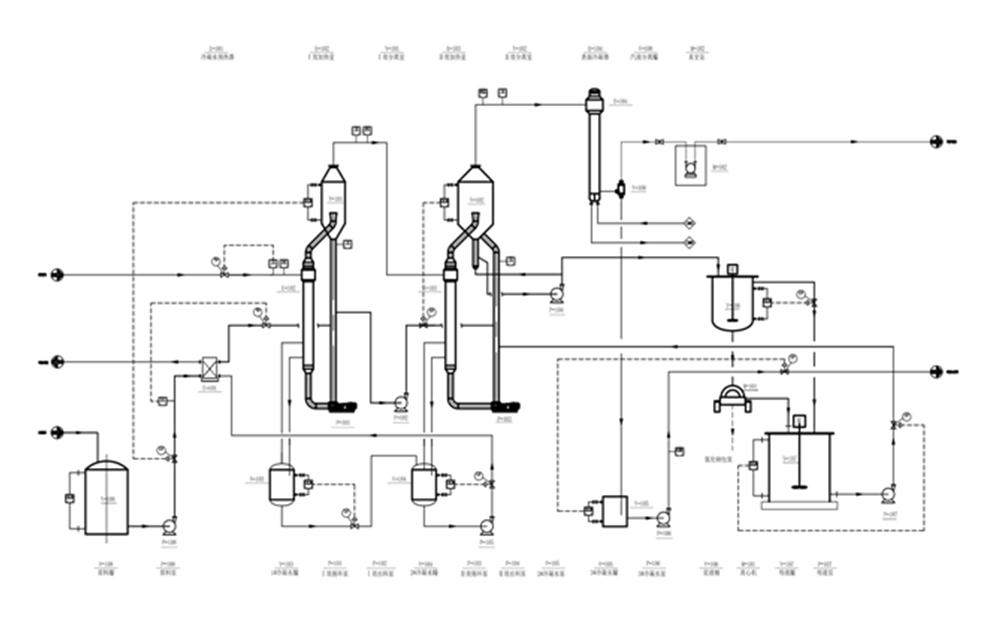

　　物料流程：該系統采用順流流程，含鹽廢水經預熱器預熱后，進入Ⅰ效強制循環蒸發器進行蒸發，然后進入Ⅱ效強制循環蒸發器進一步完成蒸發結晶過程，最終漿液從Ⅱ效出料系統排出至漿液桶，并經離心機離心得到雜鹽，離心機后的母液進入母液罐，再經母液泵輸送至蒸發結晶系統，料液在每效蒸發器的加熱室內與二次蒸汽(新鮮蒸汽)完成換熱，然后在蒸發室內完成氣液分離;

　　新鮮蒸汽進入Ⅰ效加熱室加熱，Ⅰ效蒸發室的二次蒸汽進入Ⅱ效加熱室作為熱源，Ⅱ效蒸發室二次蒸汽進入表面冷凝器冷凝，并通過水環真空泵維持系統所需負壓;

　　技術特點：蒸發室內壁拋光，防止物料掛壁，同時安裝在線清洗裝置，用少量冷凝水對蒸發室內壁進行定期清洗，防止結垢;加熱室在設計過程中充分考慮防結垢的問題，通過對操作參數的控制，避免料液在加熱管內沸騰，從而達到防結垢的目的。

　　系統采用PLC自動控制，儀控系統可有效地監控整套系統的生產過程，確保設備長期穩定可靠運行，操作維護方便。
